インフレータ用摩擦圧接機

２FW030VT（I、IH、IMU）, 2FW045VT, 2FW060VT

自動車の安全装置部品 及び エンジン駆動部重要部品に多く採用。
縦型コンパクトで、省スペース化を実現した 多彩なラインナップの高効率マシン。

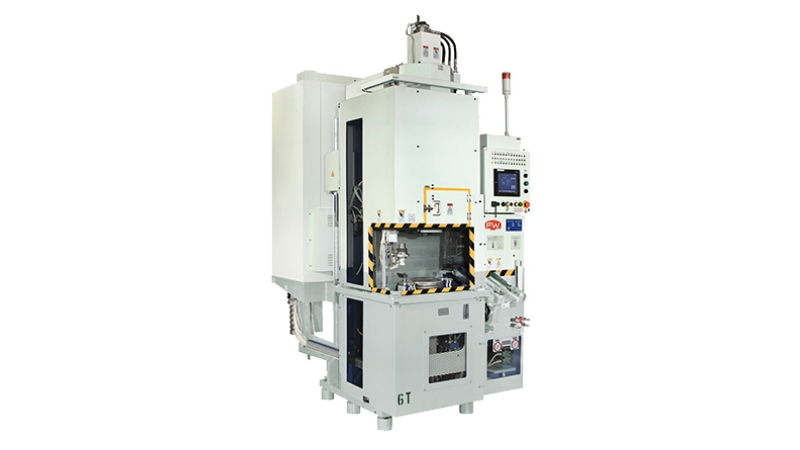

2FW030VT外観写真

2FW030VT外観写真

代表部品

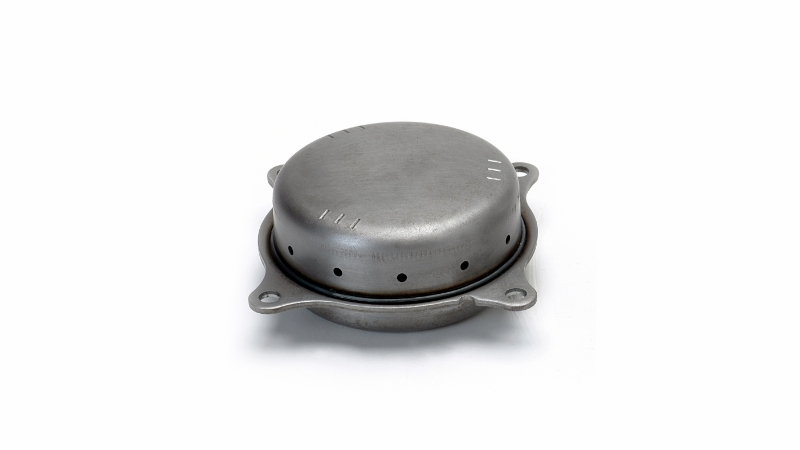

エアバックインフレータ パイロタイプ

エアバックインフレータ パイロタイプ

サイドエアバック・ジェネレータ・インタミジョイント・トルクコンバータ

特徴

小径～中径 及び 長さの短い製品の接合に優れています。

生産性の向上

  • 操作が簡単で再現性が高く、同一製品を連続して生産可能。

  • 搬入/出の併用により無人化・自動化が可能。

  • 高速生産(10秒以下)が可能。

品質の向上

  • 熱歪みが少なく安定した寸法精度が得られる。

  • 圧接状態を常にモニタリング「OK」,「NG」の自動判別が可能。

  • 気密性の高い接合が可能。

コストを削減

  • 平面面積が小さく、コンパクトなライン設計が可能。

  • スパッタが無いので残留物除去作業が不要。

  • 消費電力は他の溶接工法に比べて1/5～1/20。

環境改善

  • Co2排出量が削減できます。

  • 火花・ガスなどの有害物質が出ません。

貴社のご要望に沿ったカスタマイズを行います

２FW030VT取付可能なOP代表事例。
➀簡易搬入装置　➁搬出ローダ　③OK、NGシュート　➃治具冷却機能(水冷)　➃オイルマチック
※本設備には切削装置を装備する事は出来ません。

オプション例

簡易投入装置

➀簡易投入装置

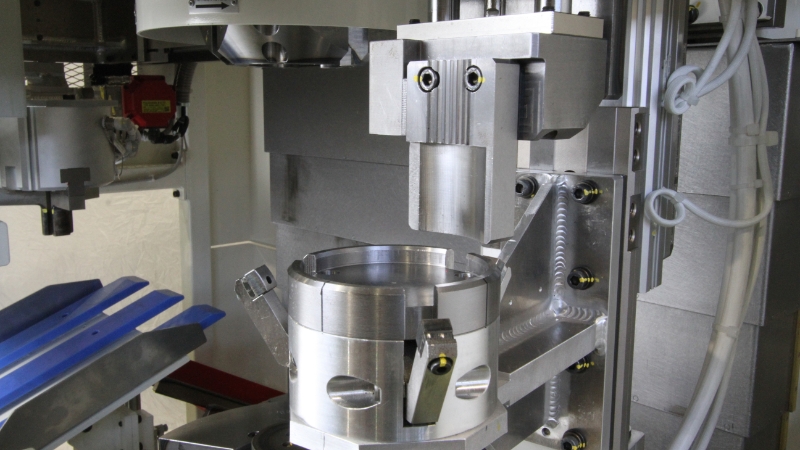

素材を作業者がセットし起動後、スピンドルユニットへ自動供給。

搬出ローダ

➁搬出ローダ

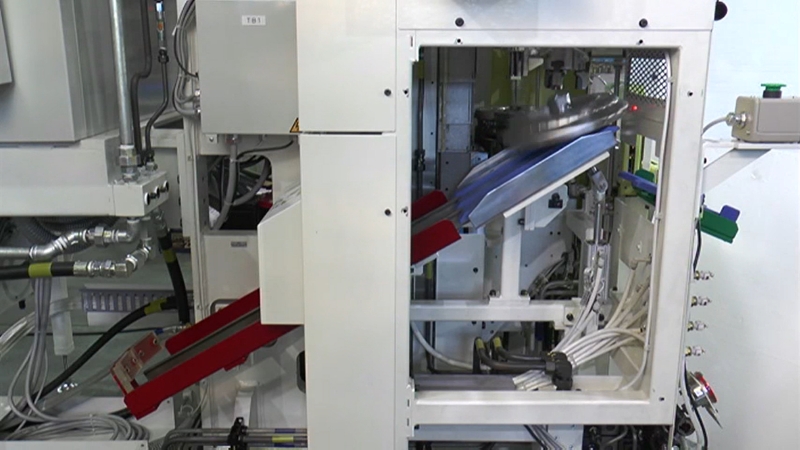

圧接完成品を所定位置まで搬送する。

OK、ＮＧシュート

③OK、ＮＧシュート

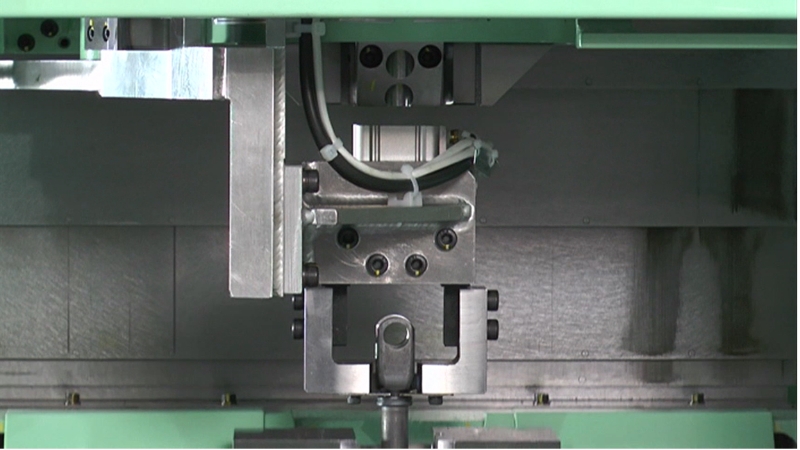

品質のOK 、NGを設備で判断し、搬出先を自動的に切り替える。

機械仕様

機械仕様：2FW030VT/2FW045VT/2FW060VT

項目
 機種 2FW030VT  2FW045VT 2FW060VT
最大推力 摩擦発熱時 (kN) 55  70 100
アプセット
加圧時		 (kN) 100  200 300
圧接能力（軟鋼丸棒） (mm) φ10～φ30 φ15～φ45 φ30～φ60
スライド移動量 (mm)  315  315  600
最大取付
可能素材
長さ		 回転側 (mm) φ38～50
L40mm～45mm		 φ50～75
L40mm～45mm		 φ315～355
L70mm～95mm
非回転側 (mm) φ38～230
L40mm～45mm		 φ50～350
L40mm～45mm		 φ200～235
L45mm～55mm
スピンドル関係 回転速度 (rpm) 2,800  1,800 800
モーター出力 (kW) 60※ 60※ 110※
総重量（目安） (ton) 6  8 12
床面積（目安） (m) 3.9×1.9  5.5×2.5 3.4×2.9

※モータ出力は製品形状などによって変わります

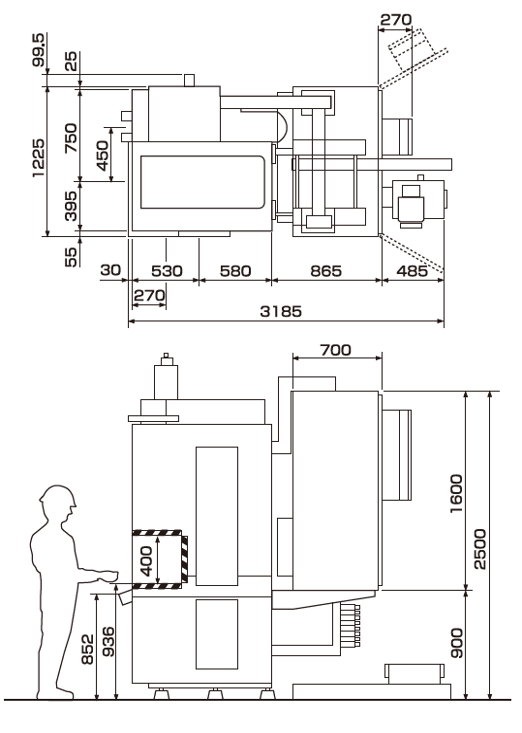

外観寸法図

外観寸法図
本図は2FW030VTを示す。
注)本仕様･寸法は、改善等、機器仕様によりことわりなく変更になる場合が有ります。
