ピストンロッド用摩擦圧接機

２FW060HS-A, 2FW080HT, 2FW120HT

ピストンロッドをメインに開発された大型摩擦圧接機シリーズ。

2FW120HT外観写真

2FW120HT外観写真

代表部品

油圧シリンダー用ピストンロッド

油圧シリンダー用ピストンロッド

建機用シリンダー・トラックローラー・タービンローター・リアアクスルシャフト・インボードジョイント・サーフェスローラー・コピーローラー

特徴

大径で長い製品の接合が可能。

生産性の向上

  • ロッド・ヘッド（材料）の取付け装置でセッティングが素早く簡単。

  • PC品質保証装置（条件管理の可視化・波形表示機能）で品質管理が可能。

  • オートローダーの併用により無人化・自動化が可能。

品質の向上

  • 接合部分の「溶け込み」は理想的で高い耐久性能が得られる。

  • 熱歪みが少なく、高い寸法精度が得られる。

  • スパッターがないので仕上りが綺麗。

コストを削減

  • 切削装置付で、バリ取り後工程が不要。

  • 熱歪みが少ないので、ロッド・ヘッドの修正不要。

  • 消費電力は他の溶接工法に比べて1/5～1/20。

環境改善

  • Co2排出量が削減できます。

  • 火花・ガスなどの有害物質が出ません。

貴社のご要望に沿ったカスタマイズを行います

２FW120HT取付可能なOP事例
➀切削装置　➁ワーク供給装置　③ワーク払出し装置　➃振れ止め装置

オプション例

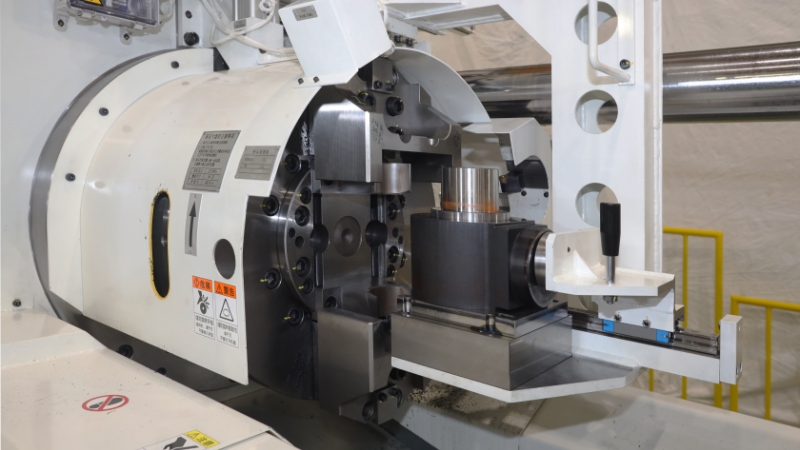

切削装置

➀切削装置

圧接時のバリを除去する。

ワーク供給装置

➁ワーク供給装置

ロッドヘッドを主軸チャックへ、簡単に取り付けが可能。

ワーク払出し装置

③ワーク払出し装置

圧接完成品を所定位置まで自動で払い出す。

機械仕様

項目
 機種 2FW060HS-A 2FW080HT 2FW120HT
最大推力 摩擦発熱時 (kN) 250 405 950
アプセット
加圧時		 (kN) 500 755 1696
圧接能力（軟鋼丸棒） (mm) φ25～φ60 φ40～φ80 φ45～φ120
最大
取付可能
材料寸法		 回転側 (mm) φ60×150 φ80×150 φ120×160
非回転側 (mm) φ60×1,500 φ80×1,500 φ120×2,300
スライド移動量 (mm) 500 500 500
スピンドル関係 回転速度 (rpm) 1,500 1,000 600
モーター出力 (kW) 55 75 90
総重量 (ton) 10 25 29
底面積 (m) 4.7×2.7 6.8×3.1 7.7×3.6

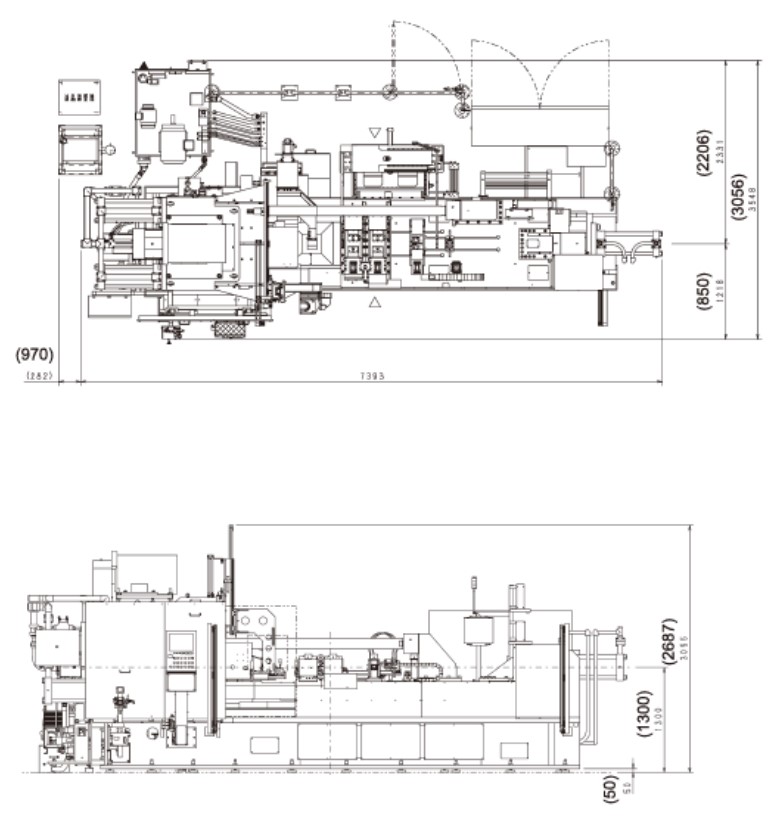

外観寸法図

外観寸法図
