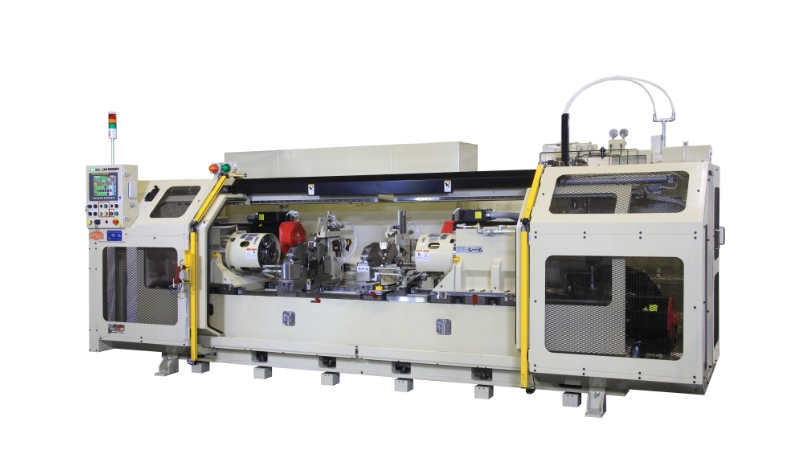

プロペラシャフト用摩擦圧接機

項目		機種	2FW030HS-XTC	2FW045HS-XTC	2FW045HS-XTAC
最大推力	摩擦発熱時	(kN)	30	40	70
最大推力	アプセット加圧時	(kN)	50	60	120
圧接能力（パイプ材）		(mm)	φ65（t=1.6）	φ75（t=2.3）	φ105（t=3.0）
位相確度		度	360°	360°	360°
スライド移動量		(mm)	400	400	500
最大取付可能素材長さ	回転側	(mm)	φ65×250	φ75×250	φ105×250
最大取付可能素材長さ	非回転側	(mm)	φ82.6×1,200	φ82.6×1,300	φ105.0×1,500
スピンドル関係	回転速度	(rpm)	1,600	1,800	1,800
スピンドル関係	モーター出力	(kW)	52	60	125
総重量（目安）		(ton)	6.0	7.0	9.0

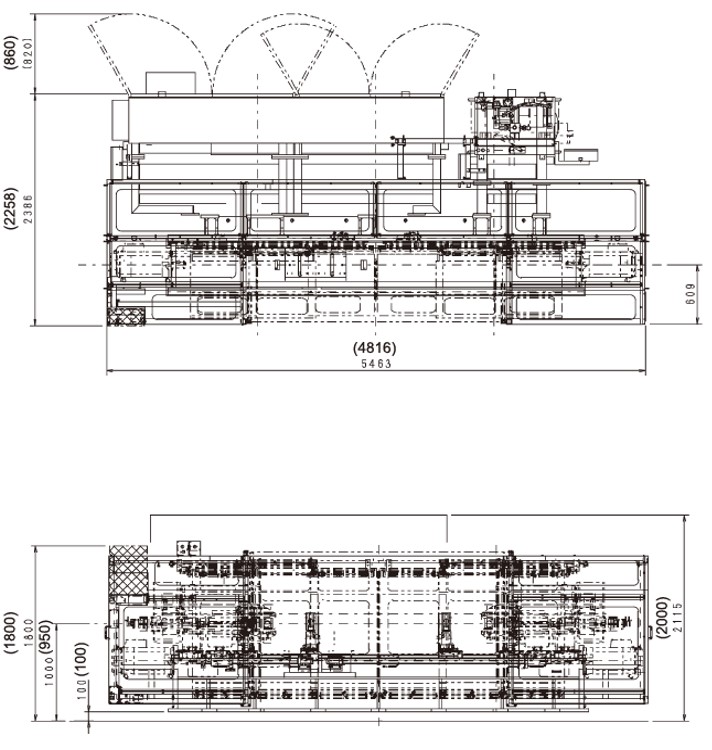

床面積（目安）		(m)	3.9×1.9	4.2×2.3	5.5×2.4
