スタッドボルト用摩擦圧接機

２FW005HS-I，２FW005US-I

自動車の安全装置部品に多く採用、ユニット販売も可能(お客様で自由にカスタムが可能)。

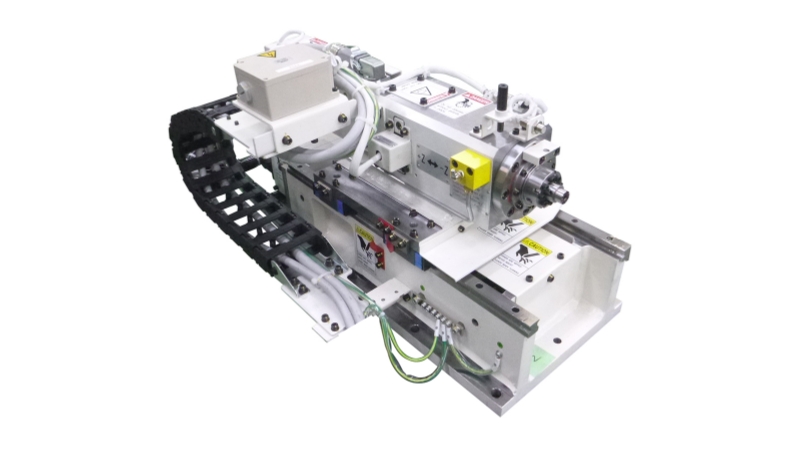

2FW005US-I外観写真

2FW005US-I外観写真

2FW005VS-I動画

代表部品

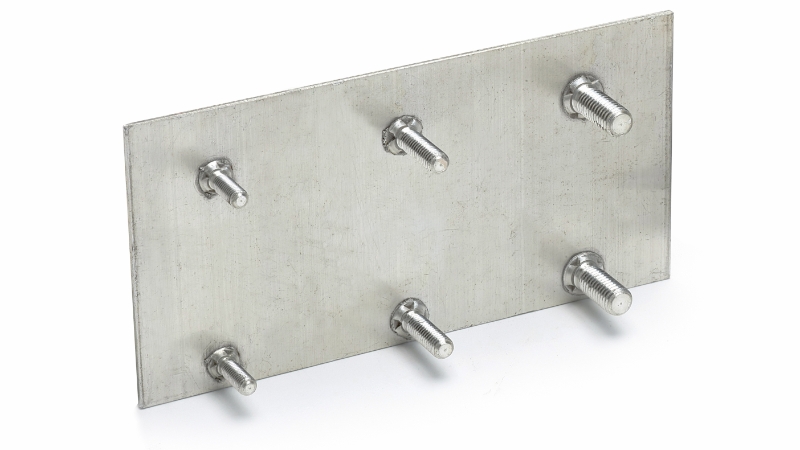

スタッドボルト

スタッドボルト

ALスタットボルト・ディフューザー・エンジンバルブ・センサーシャフト・木工ドリル

特徴

小径製品の接合に優れています。

生産性の向上

  • 操作が簡単で再現性が高く、同一製品を連続して生産可能。

  • 摩擦圧接に必要な機能を1ユニット集約することで、インライン化・汎用化が可能。

  • ユニットは2ヘッド制御可能なため 2か所同時接合が可能。

品質の向上

  • 圧接状態を常にモニタリング「OK」,「NG」の自動判別が可能。

コストを削減

  • 平面面積が小さく、コンパクトなライン設計が可能。

  • スパッタが無いので残留物除去作業が不要。

環境改善

  • Co2排出量が削減できます。

  • 火花・ガスなどの有害物質が出ません。

貴社のご要望に沿ったカスタマイズを行います

２FW005U-I取付可能なオプション代表事例
➀ロボット搬送(マテハン)　➁素材供給装置　③パーツフィーダ　➃搬出ローダ　
※本設備には切削装置を装備する事は出来ません

オプション例

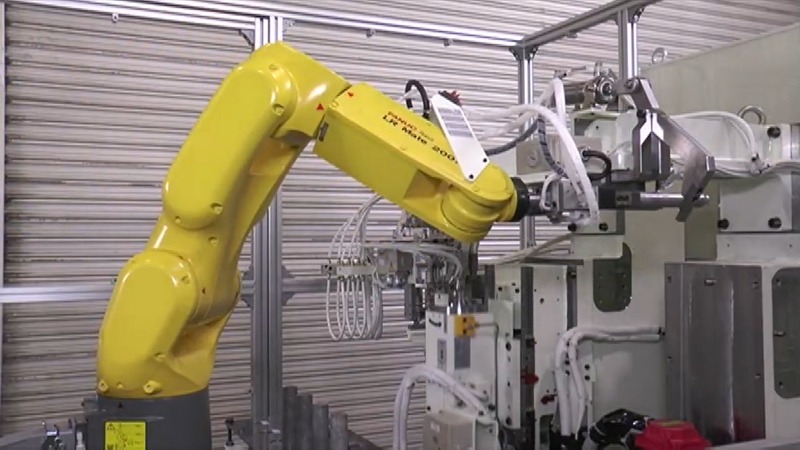

ロボット搬送(ﾏﾃﾊﾝ)

➀ロボット搬送(ﾏﾃﾊﾝ)

ワークを治具にセット及び取り出しを実施。

素材供給装置

➁素材供給装置

素材をスピンドルユニットへ自動セットする。

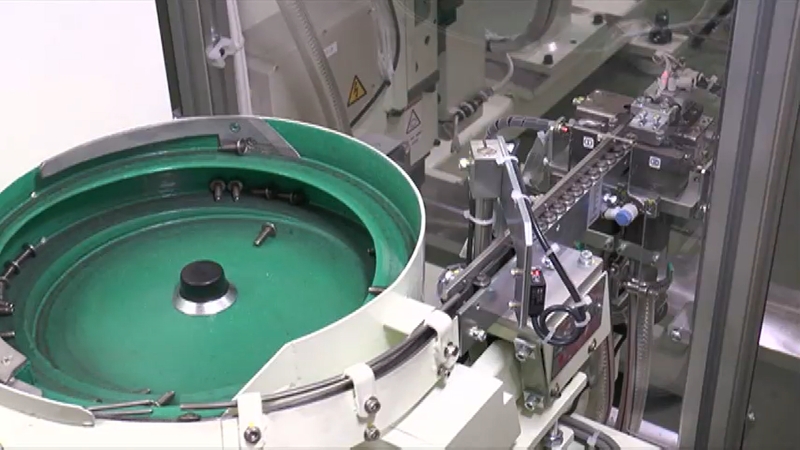

パーツフィーダ

③パーツフィーダ

素材をある一定量保存し、一つ一つを切り分けを実施。

機械仕様

機械仕様：2FW005US/2FW005HS

項目
 機種  2FW005US 2FW005HS
最大推力 摩擦発熱時 (kN)  1.0～2.5 1.0～2.5
アプセット
加圧時		 (kN)  2.0～5.0 2.0～5.0
圧接能力（軟鋼丸棒） (mm) φ4～8
 φ4～8
スライド移動量 (mm)  200  200
最大取付
可能材料
長さ		 回転側 (mm) φ4～8
L15mm～21mm		 φ4～8
L15mm～21mm
非回転側 (mm)  - φ20～30
L150mm～250mm
スピンドル関係 回転速度 (rpm)  23,000 23,000
モータ出力 (kW)  1.85※ 1.85※
総重量（目安） (ton)  0.2
※制御盤、操作盤除く		 2
床面積（目安） (m)  - 2.0×1.5

※モータ出力は製品形状などによって変わります

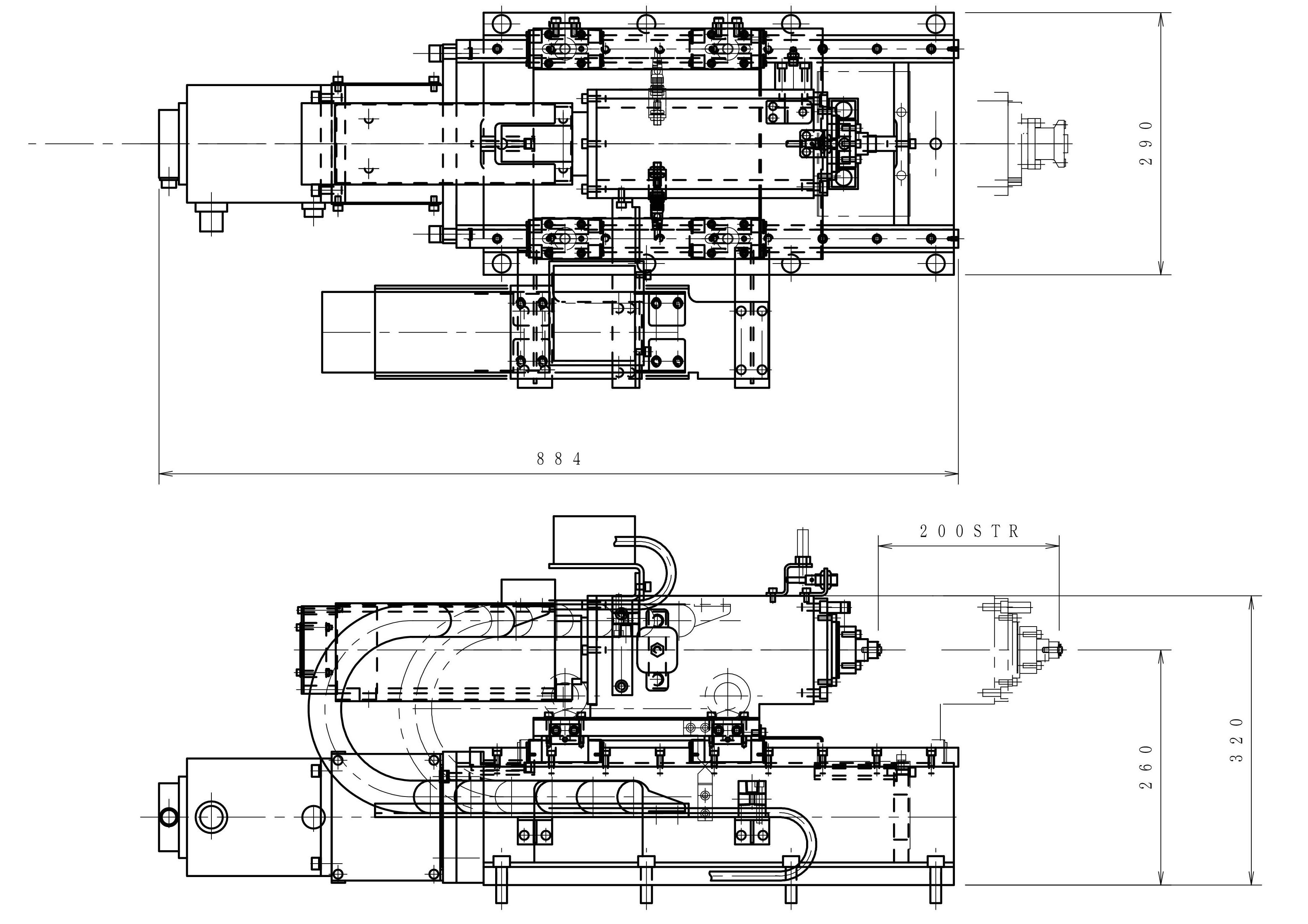

外観寸法図

外観寸法図
本図は2FW005U-Iを示す。
注)本仕様･寸法は、改善等、機器仕様によりことわりなく変更になる場合が有ります。
