エンジンバルブ用摩擦圧接機

2FW010HT

エンジンバルブ生産を品質・コストでバックアップ。

2FW010HT

2FW010HT

代表部品

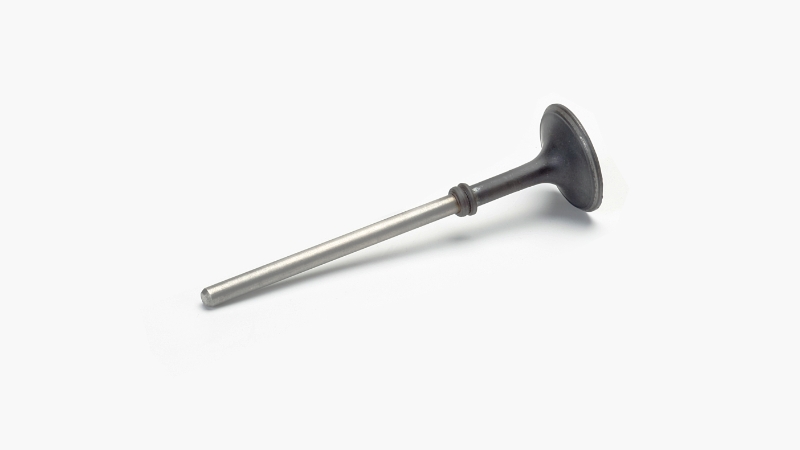

エンジンバルブ

エンジンバルブ

ミシン部品・コンロッド・冷蔵庫用パイプ

特徴

小径製品の接合に優れています。

生産性の向上

  • プレスカット装置により、圧接バリを自動除去します。

  • 搬入/出の併用により無人化・自動化が可能。

  • 高速生産(10秒以下)が可能。

品質の向上

  • 熱歪みが少なく安定した寸法精度が得られる。

  • 圧接状態を常にモニタリング「OK」,「NG」の自動判別が可能。

コストを削減

  • ヘッド部の高価格材とロッド部の低価格材を接合することでコストダウンが可能。

  • 非破壊検査工程の廃止が可能。

環境改善

  • Co2排出量が削減できます。

  • 火花・ガスなどの有害物質が出ません。

貴社のご要望に沿ったカスタマイズを行います

２FW010VT取付可能なオプション代表事例
➀ホッパユニット　➁搬出ローダ　③プレスカット　➃外部測長ユニット & 投入ローダ
➃払出しシュート

オプション例

プレスカット

③プレスカット

圧接完成品のバリを一基に打ち抜く機構。

搬出ローダ

➁搬出ローダ

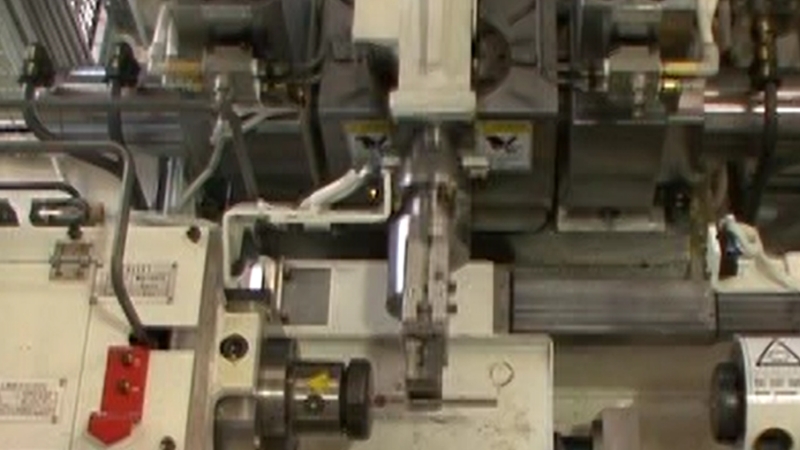

圧接完成品をスピンドルから抜き取り、 プレスカットユニットへセットする。

外部測長ユニット & 投入ローダ

➃外部測長ユニット & 投入ローダ

素材を外部で測長し車種マッチングを確認、その後スピンドルへ供給する。

機械仕様

項目
 機種 2FW010
最大推力 摩擦発熱時 (kN) 6
アプセット
加圧時		 (kN) 18
圧接能力（軟鋼丸棒） (mm) φ4.5～φ10
最大
取付可能
材料寸法		 回転側 (mm) φ10×150
非回転側 (mm) φ10×150
スライド移動量 (mm) 250
スピンドル関係 回転速度 (rpm) 3,600
モーター出力 (kW) 5.5
総重量 (ton) 1.7
底面積 (m) 2.2×1.5

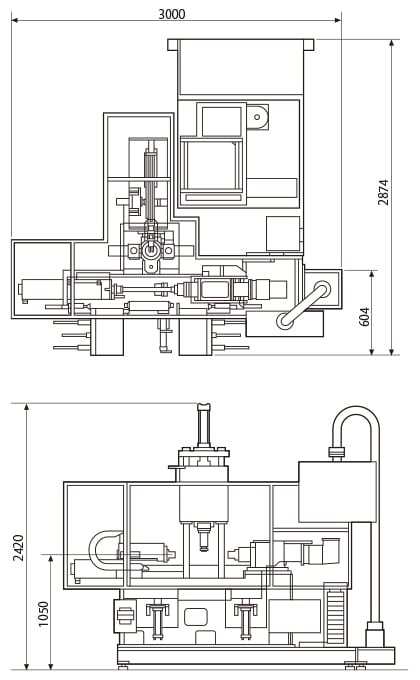

外観寸法図

外観寸法図
※本図は、FW10NCを示す

その他の分野・効果の実例

大型開閉器部品
大型開閉器部品

C1100×C3771×C1100

read more

電動ビット
電動ビット

SKH9×S45C

read more

コンロッド
コンロッド

SWRM435×S45C×SWRM435

read more

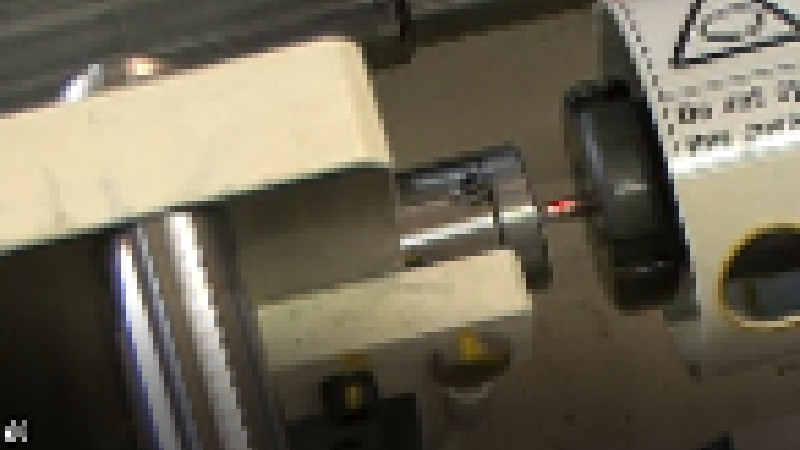

エンジンバルブ
エンジンバルブ

SUH3×Inconel713C

read more

実例一覧はこちら
